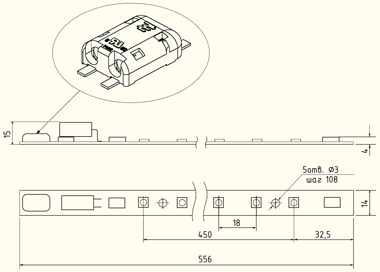

Наименование: KMWH-556-12-220 cветодиодная линейка со встроенным источником питания от сети 220В. Описание: универсальная линейка для замены люминесцентных ламп Т8,  в светильниках ЖКХ,  освещения витрин магазинов, торгового оборудования. Энергосберегающая альтернатива лампам накаливания 100Вт. Другие названия и аналоги: светодиодная лампа Т8, LED Bar. KMWH-288-6, светодиодная линейка средней мощности 6 Вт KMWH-556-9, светодиодная линейка «Армстронг» 9 Вт KMWH-556-12, светодиодная линейка «Армстронг» 12 Вт KMWH-556-12-220, светодиодная линейка 12Вт, 220В KMWH-562-5, высокоэффективная светодиодная линейка 5Вт перейти в начало каталога KMWH-556-12-220	Размеры в мм
	Угол свечения: H:120°, V:120°

Технические характеристики

Параметр	Значение
Напряжение питания	220В, 50Гц
Потребляемая мощность не более, Вт	12
Световой поток не менее, Лм	1200
Коэффициент мощности не менее	0,7
Коэффициент пульсаций освещенности не более	5
Угол свечения, °	120
Цветовая температура, К	2850 ~ 10000
Габаритные размеры линейки, мм	556х14х15
Вес, грамм	40
Количество светодиодов в линейке, шт	26
Диапазон рабочих температур, °С	-40 / +60
Диапазон температур хранения, °С	-50 / +100
Срок службы при Ta=25°C, часов	не менее 50000

Светодиодная линейка оснащена разъемом питания, обеспечивающим подключение следующих проводов: 18-22 AWG одножильного медного провода; 18-20 AWG луженого медного провода; 18 AWG многожильного медного провода.

Рекомендуемые провода

AWG	Диаметр, мм	Площадь сечения, мм2	Тип провода
18 AWG	1,024	0,826	Одножильный медный
18 AWG	—	—	Луженый медный
18 AWG	1,20-1,27	—	Многожильный медный
20 AWG	0,813	0,519	Одножильный медный
20 AWG	—	—	Луженый медный
22 AWG	0,643	0,325	Одножильный медный

Длина зачистки изоляции проводов должна составлять 7,00 ± 1,00 мм при диаметре изоляции не более 2,10 мм. В случае использования многожильного провода, рекомендуется 16 жил, для луженого провода - 16 жил или меньше. Подготавливая к установке многожильный провод, рекомендуется не скручивать жилы после удаления изоляции, а устанавливать провод в том виде, в каком он был изготовлен. Обрезка проводов должна производиться под углом 90°. При установке проводов избегайте изгибов контактной области проводов, сломанных или перекошенных жил. Провода должны быть полностью вставлены так, чтобы изоляция проводов находилась внутри разъема.
