 KMRT-0814 мощный RGB светодиод 0.5 Вт (rgb power led 0.5w)
Наименование: KMTR-0814
мощный RGB светодиод 0.5 Вт.
Другие названия и аналоги:
smt power rgb led 0.5w.

светодиод средней мощности

KPXX-0814-1 мощный cветодиод 1Вт, 120°
KPXX-0814-3 мощный cветодиод 3Вт, 120°
KMTR-0814 мощный RGB светодиод 0.5Вт, 120°
KPTR-0814 мощный RGB светодиод 1Вт, 120°
KPXX-1212-1 мощный cветодиод 1Вт, 60°
KPXX-1212-3 мощный cветодиод 3Вт, 60°
KPXX-199-1 мощный cветодиод 1Вт, 60°
KPXX-199-3 мощный cветодиод 3Вт, 60°
KPXX-200-1 мощный cветодиод 1Вт, 60°
KPXX-200-3 мощный cветодиод 3Вт, 60°
KPXX-3510-4 мощный cветодиодный модуль 4Вт, 60°
KPXX-300-7 сверхмощный cветодиодный модуль 7Вт, 60°
KPXX-3839-10 сверхмощный cветодиодный модуль 10Вт, 60°
светодиодные индикаторы
перейти в начало каталога

светодиод средней мощности

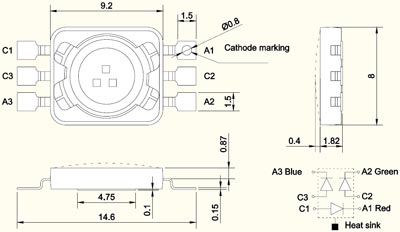

Размеры в мм

Диаграмма направленности излучения мощного светодиода
Диаграмма направленности излучения
Распайка мощного smt RGB светодиода

Параметр Максимальное значение
Красный (R) Зеленый (G) Синий (B)
Потребляемая мощность 0.42 Вт 0.7 Вт 0.7 Вт
Ударный ток (t ≤ 0.1 µс, D=0.005) 150 мА 250 мА 250 мА
Постоянный прямой ток

120 мА 200 мА 200 мА
Обратное напряжение

5 В
Диапазон рабочих температур -40°С / +100°С
Диапазон температур хранения -40°С / +100°С
Температура p-n перехода 115°С 125°С 125°С
Тепловое сопротивление переход-корпус 5°С/Вт
Абсолютные максимальные значения




Температурный профиль пайки мощного SMT светодиода
температурный профиль пайки




Электро-оптические характеристики (Прямой ток IF=20 мА; Обратное напряжение UR=5 В; TA=25°C)
Параметры
Красный (R)
Зеленый (G)
Синий (B)
Пиковая длина волны λpeak (нм), при IF(red) = 120 мА / IF (pure green and blue) = 200mA Тип. 632 520 465
Доминирующая длина волны λdom (нм), при IF(red) = 120 мА , IF (pure green and blue) = 200 мА   625± 3 528± 9 470± 6
Полуширина спектра излучения Δλ1/2 (нм), при IF(red) = 120 мА / IF (pure green and blue) = 200 мА Тип. 18 33 25
Двойной угол половинной яркости 2Q½ (градусы) Тип. 120 120 120
Прямое напряжение VF (В), при IF(red) = 120 мА , IF (pure green and blue) = 200 мА Мин. 1.9 2.79 2.79
Тип. 2.2 3.55 3.55
Макс. 3.1 3.99 3.99
Обратный ток IR (µА), при (VR = 5V) Макс. 50
Температурный коэффициент λpeak (нм/°С), при -10°C ≤ T ≤ 100°C Тип. 0.13 0.05 0.05
Температурный коэффициент λdom (нм/°С), при -10°C ≤ T ≤ 100°C Тип. 0.03 0.04 0.04
Температурный коэффициент VF (мВ/°С), при -10°C ≤ T ≤ 100°C Тип. -2 -2 -2




Световой поток
Наименование Цвет излучения Световой поток, (Лм)
KMRT-0814 Красный (IF=120 мА) 13-20
Зеленый (IF=200 мА) 20-40
Синий (IF=200 мА) 5-10




Информация по бинам (маркировка светодиодов по оптическим и электрическим параметрам)


светодиоды KTL BVQI CE
